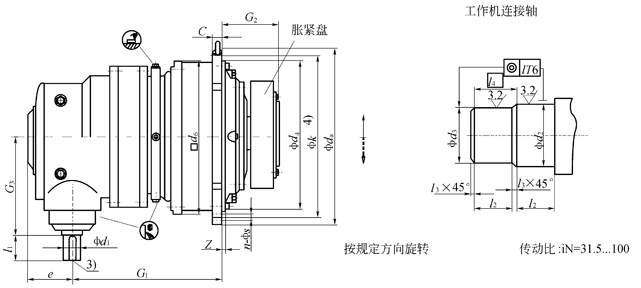

P系列行星齿轮减速机安装尺寸（传动比31.5～100）

P2NAZ 机座号	额定输出扭矩 T2N （N.m）	输入轴尺寸				工作机连接轴					c	d_a	d₄ h₇	d₆	e	G₁	G₂	G₃	k	z	法兰孔		重量²^）（kg）	油量（l）
		in≤90		in≤100		d₂⁵⁾ g6	d₃⁵⁾ g6	l₂	l₃	l4											法兰孔
		d₁¹⁾	l₁	d₁¹⁾	l₁	d₂⁵⁾ g6	d₃⁵⁾ g6	l₂	l₃	l4											孔径 s	数量 n
9 10 11	22000 31000 42110 70000	45 45 55	100 100 110	35 35 40	80 80 100	120 130 140	115 125 135	65 70 82.5	2.5 2.5 2.5	67.5 72.5 85	24 28 32	428 472 525	350 394 425	356 400 436	185 185 210	425 446 501	165 174 204	305 305 350	388 436 485	6±1.5 8±1.5 8±1.5	18 18 22	24 28 20	159 215 310	6 8 12
12 13 14	60000 83000 117000	55 70 70	110 135 135	40 50 50	100 110 110	160 180 210	155 175 205	90 95 105	2.5 2.5 2.5	92.5 97.5 107.5	34 39 42	605 645 720	495 535 610	510 554 629	210 250 250	514 619 642	224 241 278	350 415 415	555 595 665	9±1.5 11±1.5 9	26 26 26	20 24 32	470 595 890	16 20 32
16 17 18	160000 202000 24000	80 80 90	165 165 165	60 60 70	140 140 140	230 250 260	225 245 255	110 120 120	2.5 2.5 2.5	112.5 122.5 122.5	44 50 50	770 895 930	660 750 785	680 775 815	295 295 350	705 731 882	285 294 303	490 490 605	715 830 865	10 10 10	26 33 33	36 24 32	1137 1660 2100	40 56 66
19 20 21	295000 354000 392000	90 90 110	165 165 205	70 70 80	140 140 170	280 300 310	275 295 305	135 135 152	2.5 2.5 2.5	137.5 137.5 154.5	56 56 62	980 980 1115	840 840 935	870 870 960	350 350 400	905.5 905.5 996	327.5 327.5 354	605 605 700	915 915 1025	12 12 24	33 33 39	36 36 32	2200 2300 2930	82 75 110
22 23 24	45000 513000 592000	110 110 110	205 205 205	80 80 80	170 170 170	330 350 360	325 345 355	152 164 164	2.5 2.5 2.5	154.5 166.5 166.5	62 68 68	1115 1210 1210	935 1025 1025	960 1056 1056	400 400 400	996 1055 1055	354 380 380	700 700 700	1025 1120 1120	24 28 28	39 39 39	32 36 36	3100 3800 4300	95 150 125
25 26 27	684000 763000 852000	130 130 130	245 245 245	100 100 100	210 210 210	380 400 430	375 395 425	180 180 191	2.5 2.5 2.5	182.5 182.5 193.5	74 74 81	1320 1320 1460	1115 1115 1215	1150 1150 1248	475 475 475	1138 1138 1272	407 407 453	835 835 835	1220 1220 1345	29 29 31	45 45 52	36 36 32	5250 5660 6680	190 160 245
28 29 30	950000 106000 1200000	130 150 150	245 245 245	100 110 110	210 210 210	450 460 480	445 450 470	191 197.5 197.5	2.5 5 5	193.5 202.5 202.5	81 87 87	1460 1565 1565	1215 1320 1320	1248 1355 1355	475 530 530	1272 1367 1367	453 483 483	835 945 945	1345 1450 1450	31 34 34	52 52 52	32 36 36	7180 8500 9070	205 305 255
31~36	根据用户要求供贷

1）当d1≤100时公差为m6，当d1＞100时公差为n6

2）不含胀紧盘与润滑油的重量

3）有关平键（符合GB/T1095—1979）

5）当尺寸≤160时公差为h6
